Turbina de vapor de alta temperatura y alta presión

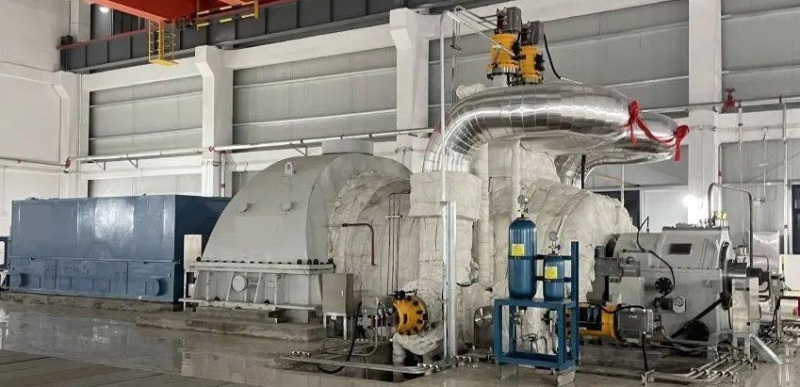

Turbina de vapor de alta temperatura y alta presión (HTHP)

Una turbina de vapor de alta temperatura y alta presión se refiere a una unidad de energía de vapor que opera dentro de un rango alto de presión de vapor principal, lo que representa una categoría crítica dentro de las turbinas de vapor industriales y los equipos de generación de energía.

1. Características estructurales: Las turbinas de vapor HTHP suelen emplear un diseño de doble carcasa, que comprende una carcasa exterior dividida horizontalmente y una carcasa interior dividida verticalmente. Esta configuración optimiza la distribución de la tensión térmica y minimiza el riesgo de fugas de vapor. Los soportes de los cojinetes se montan por separado de la cimentación, lo que facilita la gestión de la expansión térmica. La carcasa interior suele utilizar una estructura de tipo barril, que logra una alineación precisa mediante orejetas de soporte y pasadores de posicionamiento. Se incorporan zonas de equilibrio de presión para contrarrestar las fuerzas verticales, mejorando así la estabilidad operativa.

2. Principio de funcionamiento y clasificación: La turbina funciona según el principio de expansión del vapor para convertir la energía térmica en energía mecánica. Las turbinas de vapor de alta presión se clasifican, según su principio de funcionamiento, en turbinas de impulso y de reacción, que se distinguen por el grado de expansión del vapor dentro de los álabes fijos y móviles. Clasificadas según los parámetros del vapor, las turbinas de alta presión, junto con las de baja presión y otros tipos, forman un sistema gradado.

3. Áreas de aplicación: Las turbinas de vapor de alta presión se utilizan ampliamente en centrales térmicas, procesos químicos a gran escala (p. ej., para impulsar compresores en plantas de síntesis de amoníaco), metalurgia y sistemas de propulsión marina. Sus características de alta presión las hacen idóneas para aplicaciones que requieren alta densidad de potencia y una conversión energética eficiente.

4. Evolución tecnológica: Las turbinas de vapor de alta presión modernas están evolucionando hacia parámetros más altos y mayor capacidad, como unidades subcríticas y supercríticas, para mejorar la eficiencia térmica y reducir el coste normalizado de la electricidad. Estructuralmente, se adoptan comúnmente diseños como carcasas combinadas de alta y media presión y rotores forjados monobloque para mejorar la fiabilidad y la rentabilidad.

Parámetros de eficiencia del ciclo de las turbinas de vapor HTHP

La eficiencia del ciclo de una turbina de vapor HTHP se refiere a la relación entre la potencia de salida por unidad de combustible y el poder calorífico de dicha unidad. Las turbinas de vapor HTHP se caracterizan por una alta eficiencia del ciclo, debido principalmente a los siguientes factores:

1.La turbina permite que el vapor de alta temperatura y alta presión ingrese directamente a la turbina, minimizando el trabajo requerido dentro de la caldera y reduciendo así las pérdidas térmicas.

2. El diseño optimizado de las palas y boquillas de la turbina minimiza las pérdidas por disipación de calor.

3. En condiciones de alta temperatura y alta presión, el vapor experimenta una expansión significativa a través de las etapas de la turbina, liberando energía de manera más completa.

4. El diseño racional del sistema de turbinas y la optimización del ciclo termodinámico mejoran la eficiencia de utilización de la energía térmica.

Una turbina de vapor de alta presión es un motor primario rotatorio que utiliza vapor a alta temperatura y alta presión como fluido de trabajo. Su función principal es la conversión eficiente de la energía térmica del vapor en energía mecánica. Se aplica ampliamente en la generación de energía, los accionamientos industriales y la recuperación de energía.

En la generación de energía: Como componente clave en centrales térmicas o nucleares, las turbinas de vapor de alta presión impulsan generadores eléctricos. Se caracterizan por su alta potencia unitaria y eficiencia, lo que las hace idóneas para grandes centrales eléctricas de carga base o sistemas de cogeneración (CHP).

En procesos industriales: Impulsan directamente maquinaria de gran tamaño, como compresores, bombas y ventiladores, especialmente en las industrias petroquímica, de fertilizantes y metalúrgica. Proporcionan energía estable para equipos de alta carga y pueden satisfacer las demandas de calentamiento del proceso mediante la extracción o el vapor de escape a contrapresión, lo que permite el aprovechamiento energético en cascada.

Ventajas técnicas: Gracias a diseños de parámetros avanzados, como ciclos de ultraalta presión y supercríticos, las turbinas de vapor de alta presión pueden alcanzar eficiencias térmicas superiores al 40 %, e incluso algunos sistemas de ciclo combinado superan el 50 %, lo que contribuye a reducir el consumo de energía y las emisiones. Su mecanismo de rotación también ofrece una larga vida útil e intervalos de mantenimiento estables.

Soporte del sistema auxiliar: Las bombas de aceite de alta presión suministran lubricación, controlan la presión del aceite y habilitan funciones de apagado de emergencia, lo que garantiza un funcionamiento seguro y confiable.
